API 5CT K55 plášťová a hadicová rúrka
API 5CT K55 je stredná-pevnosť triedy OCTG (Oil Country Tubular Goods), ktorá sa bežne používa na pažnice a potrubia v ropných a plynových vrtoch. Patrí do skupiny 1 špecifikácie API 5CT a bežne sa vyberá pre vrty s plytkou až strednou hĺbkou-, ktoré vyžadujú vyššiu pevnosť v ťahu ako J55 pri zachovaní ekonomických nákladov.
Gnee Steel (Tianjin) Co., Ltd. je jedným z najspoľahlivejších výrobcov a dodávateľov plášťa a rúrky api 5ct k55 v Číne, tiež podporuje prispôsobené služby s nízkou cenou. Vitajte vo veľkoobchodnej zľave api 5ct k55 plášť a rúrka na predaj tu z našej továrne. Kontaktujte nás pre bezplatnú vzorku.
Plášťová a hadicová rúrka API 5CT K55je stredne pevný{0}}výrobok na výrobu ropných a plynových vrtov (OCTG) vyrábaný v súlade so špecifikáciou API 5CT pre vŕtanie a výrobné operácie ropných a plynových vrtov.
Puzdro K55sa používa na podporu vrtu, zabránenie kolapsu formácie a izoláciu rôznych geologických zónHadičky K55sa používa na prepravu ropy, plynu alebo vstrekovaných tekutín medzi nádržou a povrchom. Táto trieda sa vyznačuje minimálnou medzou klzu 55 ksi (379 MPa), vyššou pevnosťou v ťahu ako J55, dobrou zvariteľnosťou, spoľahlivým mechanickým výkonom a-hospodárnosťou.
Plášť a hadička API 5CT K55sú široko používané v ropnom a plynárenskom priemysle, vrátaneropné vrty na pevnine a na mori, vrty zemného plynu, studne na vstrekovanie vody, geotermálne vrty, aprojekty tepelnej obnovykde sa vyžaduje mierna pevnosť a spoľahlivá integrita studne.
Špecifikácia plášťa a potrubia API 5CT K55
| Položka | Špecifikácia |
|---|---|
| Štandardné | API špecifikácia 5CT |
| stupňa | K55 |
| Typ produktu | Plášťové potrubie a hadicové potrubie |
| Grade Group | Skupina 1 |
| Úroveň špecifikácie produktu | PSL-1, PSL-2 |
| Spôsob výroby | Bezšvíkové (SMLS), elektricky zvárané (ERW/EW) |
| Aplikácia | Ropné vrty, plynové vrty, vrty so vstrekovaním vody, geotermálne vrty |
| Servisné prostredie | Ne-kyslá prevádzka, studne s nízkym až stredným tlakom |
| Typy vlákien | STC, LTC, BTC, prémiové pripojenia |
| Rozsah dĺžky | R1, R2, R3 |
| Koniec Dokončiť | Hladký koniec (PE), závitový a spojený (T&C) |
API 5CT K55 Mechanické vlastnosti plášťa a rúrky
| Nehnuteľnosť | API 5CT K55 |
|---|---|
| Minimálna medza klzu | 379 MPa (55 ksi) |
| Maximálna medza klzu | 552 MPa (80 ksi) |
| Minimálna pevnosť v ťahu | 655 MPa (95 ksi) |
| Minimálne predĺženie | 15 % (založené na vzorci API) |
| Požiadavka na tvrdosť | Žiadny povinný limit tvrdosti |
| Odolnosť proti kolapsu | Mierne |
| Odolnosť proti prasknutiu | Mierne |
| Odolnosť proti tepelnej únave | Lepšie ako J55 |
| Odolnosť proti prasknutiu | Lepšie ako J55 |
API 5CT K55 Chemické zloženie plášťa a potrubia
API 5CT nepredpisuje fixnú chémiu pre K55, aleGNEEzvyčajne kontrolujte zloženie v nasledujúcich rozsahoch:
| Prvok | Typická hodnota (%) |
|---|---|
| uhlík (C) | Menšie alebo rovné 0,28 |
| mangán (Mn) | Menšie alebo rovné 1,20 |
| kremík (Si) | Menšie alebo rovné 0,55 |
| fosfor (P) | Menšie alebo rovné 0,030 |
| síra (S) | Menšie alebo rovné 0,030 |
Požiadavky na tepelné spracovanie plášťa a rúrky API 5CT K55
| Úroveň PSL | Požiadavka na tepelné spracovanie |
|---|---|
| PSL-1 | Ako valcované / valcované za tepla |
| PSL-2 | Full{0}}Length Normalized alebo Normalized & Tempered |
| ERW zvarový šev | Povinné tepelné spracovanie zvarových švov |
| Zhrubnuté konce | Tepelné spracovanie pred rozbúrením |
Tabuľka veľkostí plášťa API 5CT K55
| OD (in.) | OD (mm) |
|---|---|
| 4 1/2 | 114.30 |
| 5 | 127.00 |
| 5 1/2 | 139.70 |
| 6 5/8 | 168.28 |
| 7 | 177.80 |
| 7 5/8 | 193.68 |
| 8 5/8 | 219.08 |
| 9 5/8 | 244.48 |
| 10 3/4 | 273.05 |
| 11 3/4 | 298.45 |
| 13 3/8 | 339.72 |
| 16 | 406.40 |
| 18 5/8 | 473.08 |
| 20 | 508.00 |
Veľkosti plášťa API 5CT sa vo všeobecnosti pohybujú od4 1/2 palcov až 20 palcov vonkajší priemer.
Tabuľka veľkostí hadičiek API 5CT K55
| OD (in.) | OD (mm) |
|---|---|
| 1.050 | 26.67 |
| 1.315 | 33.40 |
| 1.660 | 42.16 |
| 1.900 | 48.26 |
| 2 3/8 | 60.32 |
| 2 7/8 | 73.02 |
| 3 1/2 | 88.90 |
| 4 | 101.60 |
| 4 1/2 | 114.30 |
Veľkosti API hadičiek sa vo všeobecnosti pohybujú odOD 1,050 palca do 4 1/2 palca.
Tolerancia vonkajšieho priemeru (OD).
| Menovitý vonkajší priemer | Tolerancia |
|---|---|
| < 4-1/2 in. (114.3 mm) | ±0,79 mm (±0,031 palca) |
| Väčšie alebo rovné 4-1/2 palca (114,3 mm) | +1.0 % OD / -0,5 % OD |
Tolerancia OD rozrušených hadičiek
Použiteľné na hadičky EUE (External Upset End).
| Veľkosť hadičky | Tolerancia za rozrušením |
|---|---|
| Menšie alebo rovné 3-1/2" | +2.38 mm / -0,79 mm |
| >3-1/2" až 5" | +2.78 mm / -0,75 % vonkajší priemer |
| >5" až 8-5/8" | +3.18 mm / -0,75 % vonkajší priemer |
| > 8-5/8" | +3.97 mm / -0,75 % vonkajší priemer |
API 5CT K55 Rozsah dĺžok plášťa a hadičky
| Rozsah | Dĺžka |
|---|---|
| R1 | 6,10 – 7,32 m (20 – 24 stôp) |
| R2 | 8,53 – 9,75 m (28 – 32 stôp) |
| R3 | 11,58 – 14,63 m (38 – 48 stôp) |
API 5CT K55 Tolerancia dĺžky plášťa a hadice
| Rozsah | Dĺžka |
|---|---|
| R1 | 6,10 – 7,32 m (20 – 24 stôp) |
| R2 | 8,53 – 9,75 m (28 – 32 stôp) |
| R3 | 11,58 – 14,63 m (38 – 48 stôp) |
Farebná identifikácia API 5CT K55 OCTG potrubia API
| stupňa | Farebný kód API |
|---|---|
| Hadičky K55 | Dva jasne zelené pásy |
| Puzdro K55 | Dva jasne zelené pásy |
| Spojka | Svetlá zelená |
Typy pripojenia so závitom na plášti API 5CT K55
| Typ pripojenia | Celé meno | Rodina vlákien | Účinnosť v ťahu | Výkon tesnenia | Typická aplikácia |
|---|---|---|---|---|---|
| STC | Spojka s krátkym závitom | Okrúhla niť | Nízka až stredná | Mierne | Povrchové puzdro, plytké studne |
| LTC | Spojka s dlhým závitom | Okrúhla niť | Stredná až vysoká | Lepšie ako STC | Stredné puzdro, jamky strednej{0}}hĺbky |
| BTC | Podperná závitová spojka | Podperná niť | Vysoká (až do pevnosti tela rúry) | Lepšia mechanická pevnosť | Hlboké studne, ťažké výplety |
| Prémiové pripojenie | Proprietárne prémiové vlákno | Premium | Veľmi vysoká | Plynotesné-tesnenie | HPHT studne, offshore studne, kyslá služba |
Typy pripojenia hadicového závitu API 5CT K55
| Typ pripojenia | Celé meno | Rozrušený typ | Ťahová kapacita | Výkon tesnenia | Typická aplikácia |
|---|---|---|---|---|---|
| NUE | Nekonečný-koniec | Bez{0}}rozrušenia | Štandardné | Mierne | Všeobecné výrobné rúry |
| EUE | Externý rozrušený koniec | Vonkajšie rozrušenie | Vyššie ako NUE | Lepšie ako NUE | Výrobné potrubie, injektážne vrty |
| Prémiové pripojenie | Proprietárne prémiové vlákno | Rôzne | Veľmi vysoká | Plynotesné- | Vysokotlakové-plynové vrty, vrty na mori |
Sprievodca výberom závitov pre API 5CT K55
| Dobre Stav | Odporúčané pripojenie |
|---|---|
| Vodné studne | STC / NUE |
| Plytké ropné vrty (<2,000 m) | STC |
| Stredné-hĺbkové vrty (2 000 – 3 500 m) | LTC |
| Ťažké puzdrové struny | BTC |
| Vysokotlakové ťažobné vrty | EUE |
| Plynové studne vyžadujúce odolnosť proti úniku | Prémiové pripojenie |
| Pobrežné vrty | Prémiové pripojenie |
| HPHT studne | Prémiové pripojenie |
Požiadavky na kontrolu a testovanie plášťa a hadičiek API 5CT K55
| Testovacia položka | Požiadavka |
|---|---|
| Vizuálna kontrola | Povinné |
| Rozmerová kontrola | Povinné |
| Chemická analýza | Povinné |
| Skúška ťahom | Povinné |
| Hydrostatický test | Povinné |
| Test driftu | Povinné |
| Kontrola závitov | Povinné |
| Ultrazvukové testovanie (UT) | PSL-2 / Voliteľné |
| Elektromagnetická kontrola | Voliteľné |
| Magnetická kontrola častíc (MPI) | Voliteľné |
| Charpyho nárazový test | Požiadavka projektu / PSL-2 |
| Skúška tvrdosti | Voliteľné |
Požiadavky na tepelné spracovanie API 5CT K55
Požiadavky PSL 1
Pre tradičné plášte a hadičky API 5CT PSL 1 K55:
| Položka | Požiadavka |
|---|---|
| Dodacia podmienka | Valcované za tepla (ako valcované) |
| Normalizácia celej-dĺžky | Nie je povinná |
| Normalizácia a temperovanie | Voliteľné |
| Kalenie a temperovanie | Nevyžaduje sa |
| Tepelné spracovanie zvarových švov ERW | Povinné |
Podľa PSL 1 môže byť K55 dodávaný v za tepla-valcovanom stave bez celotelového tepelného spracovania{{3}, čo z neho robí jednu z najhospodárnejších dostupných tried OCTG.
Požiadavky na PSL 2
Pre plášť a hadičku API 5CT PSL 2 K55:
| Položka | Požiadavka |
|---|---|
| Normalizácia celej-dĺžky | Povinné |
| Normalizácia a temperovanie | Povolené |
| Kalenie a temperovanie | Nevyžaduje sa |
| Upset Ends | Tepelné spracovanie po rozrušení |
| Tepelné spracovanie zvarových švov ERW | Povinné |
Produkty PSL 2 vyžadujú viac kontrolovaný proces tepelného spracovania-, aby sa dosiahla lepšia konzistencia mechanických vlastností a húževnatosti.
Prečo je tepelné spracovanie dôležité pre API 5CT K55
Tepelné spracovanie priamo ovplyvňuje vnútornú mikroštruktúru ocele.
Pred tepelným spracovaním
Potenciálne problémy zahŕňajú:
Hrubozrnná štruktúra
Zvyškové valivé napätie
Nerovnomerné mechanické vlastnosti
Znížená húževnatosť
Po normalizácii
Medzi výhody patrí:
| Nehnuteľnosť | Zlepšenie |
|---|---|
| Veľkosť zrna | Jemnejšie |
| Mechanická jednotnosť | lepšie |
| Húževnatosť | Vyššie |
| Ťažnosť | Vylepšené |
| Zvyškový stres | Znížená |
| Spoľahlivosť služby | Zvýšená |
Normalizácia pomáha plášťu K55 odolávať zložitým zaťažovacím podmienkam, ktoré sa vyskytujú počas vŕtania, cementovania, dokončovania a výrobných operácií.
Požiadavky na testovanie nárazom API 5CT K55
PSL 1 Impact Testing
| Položka | Požiadavka |
|---|---|
| Charpy V-zárezový test | Nie je povinná |
| Overenie húževnatosti | Vo všeobecnosti sa nevyžaduje |
| Kritériá prijatia | Nešpecifikované |
Pre štandardné produkty PSL 1 K55 sa nárazové testovanie bežne nevyžaduje, pokiaľ to nepožaduje kupujúci.
PSL 2 Impact Testing
Pre produkty PSL 2 K55 sa vyžaduje test Charpy V-Notch.
Požiadavky na teleso potrubia
| Testovacia položka | Požiadavka |
|---|---|
| Testovacia metóda | Charpy V-zárez |
| Orientácia vzorky | Pozdĺžne (horizontálne) |
| Minimálna energia jednej vzorky | 20 J |
| Minimálna priemerná energia | 27 J |
Požiadavky na spojky
| Testovacia položka | Požiadavka |
|---|---|
| Testovacia metóda | Charpy V-zárez |
| Orientácia vzorky | Priečne / Pozdĺžne |
| Minimálna energia jednej vzorky | 20 J |
| Minimálna priemerná energia | 27 J |
Tieto požiadavky overujú, že plášť alebo rúrka má primeranú húževnatosť a môže absorbovať energiu nárazu bez náhleho krehkého zlyhania.
Prečo je testovanie vplyvu dôležité pre API 5CT K55
Testovanie nárazom hodnotí schopnosť materiálu absorbovať náhlu energiu pred prasknutím.
Pri prevádzke na ropných poliach sa môžu obaly a potrubia stretnúť s:
Nárazy pri behu počas inštalácie
Kolízie nástrojov
Kolísanie tlaku
Cyklovanie teploty
Vibračné zaťaženie
Núdzové vypnutie-v podmienkach
Nárazové skúšky potvrdzujú, že materiál znesie tieto dynamické zaťaženia bez katastrofického zlyhania.
Aplikácie plášťa a hadičiek API 5CT K55
Stredné puzdro pre stredne hlboké-vrty
Toto je najreprezentatívnejšia aplikácia krytu K55.
V porovnaní s J55:
Medza klzu je rovnaká.
Pevnosť v ťahu je výrazne vyššia.
V dôsledku toho sa K55 často vyberá pre:
Ropné vrty medzi 2 000 a 3 500 metrami (6 500 – 11 500 stôp)
Stredné-hlbkové vrty zemného plynu
Studne s dlhými plášťovými šnúrami
V týchto aplikáciách inžinieri často uprednostňujú K55, pretože ponúka dodatočnú pevnosť v ťahu bez podstatného zvýšenia nákladov.
Long Casing String Wells
Keď sa hĺbka zväčšuje, struna plášťa musí niesť väčšiu časť svojej vlastnej hmotnosti, čo vedie k vyšším axiálnym ťahovým zaťaženiam.
K55 je obzvlášť vhodný pre tieto podmienky, pretože poskytuje:
Vyššia pevnosť v ťahu ako J55
Nižšie náklady ako N80
Táto kombinácia robí z K55 praktickú a ekonomickú voľbu pre konvenčné ropné a plynové vrty s dlhšími pažnicami.
Studne na vstrekovanie vody
Vstrekovanie vody sa široko používa pri sekundárnych operáciách regenerácie ropy na udržanie tlaku v nádrži a zlepšenie výroby.
Typické aplikácie zahŕňajú:
Hadička na vstrekovanie vody
Puzdro na vstrekovanie vody
Projekty vodných povodní
Pretože tieto vrty vo všeobecnosti nevyžadujú odolnosť proti korózii prémiových tried, K55 sa často vyberá pre svoju schopnosť splniť požiadavky na pevnosť a zároveň udržať náklady na projekt pod kontrolou.
Termálne regeneračné studne
K55 sa bežne používa pri stredne-teplotných rekuperačných operáciách vrátane:
Nádobky na vstrekovanie pary
Cyklická stimulácia parou (CSS)
Projekty obnovy ťažkej ropy
Aj keď K55 nie je špeciálne navrhnutý ako tepelná-trieda, jej vyššia pevnosť v ťahu v porovnaní s J55 z nej robí obľúbenú voľbu pre tepelné aplikácie, kde prevádzkové podmienky nie sú príliš náročné.
Geotermálne studne
K55 je tiež široko používaný v geotermálnych projektoch, ako sú:
Geotermálne vrty so strednou-teplotou
Geotermálne reinjektážne vrty
Vrty na výrobu geotermálnej vody
Pre mnohé geotermálne aplikácie ponúka K55 nákladovo-výhodnú kombináciu pevnosti, odolnosti a dostupnosti.
Plášť a hadička API 5CT K55 nie sú určené pre špecifickú špecializovanú službu ako L80 alebo P110. Namiesto toho medzi ich najcharakteristickejšie aplikácie patria stredné-pažnice v stredne hlbokých vrtoch, inštalácie dlhých pažnicových reťazcov, vrty na vstrekovanie vody, konvenčné vrty na zemný plyn, geotermálne vrty a projekty miernej tepelnej obnovy. K55 zaberá ideálnu pozíciu medzi J55 a N80 a poskytuje vynikajúcu rovnováhu medzi silou, spoľahlivosťou a nákladovou-efektivitou, čo z neho robí jednu z najpraktickejších a najpoužívanejších tried OCTG v globálnom ropnom a plynárenskom priemysle.

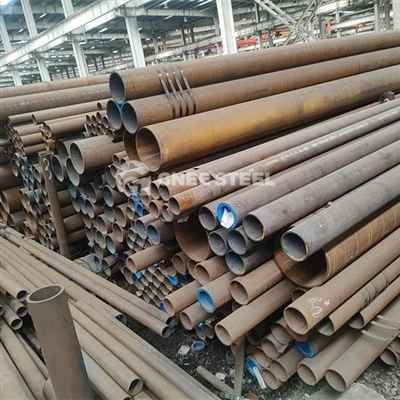

API 5CT K55 továreň na plášte a hadičky
Zariadenie na testovanie potrubí API 5CT K55 OCTG
Certifikát API 5CT K55 plášťa a hadičky
FAQ
Aký je rozdiel medzi plášťom K55 a J55?
Hlavným rozdielom je pevnosť v ťahu.
Oba druhy majú rovnaký rozsah medze klzu 379–552 MPa (55–80 ksi), ale K55 má výrazne vyššiu minimálnu pevnosť v ťahu 655 MPa (95 ksi) v porovnaní s 517 MPa (75 ksi) pre J55.
Výsledkom je, že K55 je všeobecne preferovaný pre stredne hlboké vrty a aplikácie vyžadujúce vyššiu pevnosť v ťahu.
Môže K55 nahradiť J55?
áno.
Vo väčšine prípadov možno K55 použiť ako priamu náhradu za J55, pretože ponúka vyššiu pevnosť v ťahu pri zachovaní podobných rozmerov, kompatibility závitov a prevádzkových vlastností.
Konečný výber by sa však mal vždy riadiť požiadavkami na dizajn studne.
Je K55 vhodný pre kyslú prevádzku (prostredia H₂S)?
Vo všeobecnosti sa štandardný K55 neodporúča pre aplikácie s ťažkými-službami.
V prípade vrtov obsahujúcich významné množstvo sírovodíka (H₂S) prevádzkovatelia zvyčajne vyberajú špeciálne kvalifikované kyslé-triedy, ako napríklad L80 typ 1 alebo iné materiály vyhovujúce NACE-.
Aké faktory ovplyvňujú cenu plášťa a hadíc K55?
Medzi hlavné cenové faktory patria:
Náklady na oceľové suroviny
Bezšvová vs. výroba ERW
Veľkosť potrubia a hrúbka steny
Typ závitového pripojenia
úroveň PSL
Požiadavky na inšpekciu
Požiadavky na náter
Objednávacie množstvo
Miesto určenia zásielky
Populárne Tagy: api 5ct k55 puzdro a hadicová rúra, Čína api 5ct k55 výrobcovia plášťov a hadičiek, dodávatelia, továreň, rúrka z uhlíkovej ocele pre systémy kotla, Presná bezšvová rúrka na studena, Oceľové potrubie kotla JIS G3461 STB30, Bezproblémová rúrka z uhlíkovej ocele pre rastliny tavenia chrómu, bezšvová uhlíková oceľ hadičky pre výrobu tapiet, Bezproblémové potrubie na rozdelenie plynu
Zaslať požiadavku
